Pojistky na auto: Typy, barevné značení, hodnoty a postup výměny krok za krokem (2026)
Produced with AI. This article was artificially generated. Editorial responsibility: Auto Arena Kolín.
Automobilové pojistky (tzv. autovojistky) představují základní bezpečnostní prvek elektrické soustavy každého motorového vozidla. Jejich úkolem je okamžitě přerušit elektrický obvod v případě nadproudu nebo zkratu, a ochránit tak drahé elektronické řídicí jednotky, kabelové svazky a zabránit vzniku požáru vozidla. V tomto komplexním přehledu pro rok 2026 se podíváme na typy pojistek, mezinárodní standardní barevné značení podle ampérových hodnot, umístění pojistkových skříněk a přesný postup bezpečné výměny svépomocí.
Obsah článku
- Jak funguje nožová pojistka v automobilu?
- Rozměrové typy nožových pojistek v moderních autech
- Standardní barevné značení pojistek podle proudu (DIN 72581)
- Kde najdete pojistkové skříňky v autě?
- Návod na bezpečnou výměnu pojistky krok za krokem
- Zásadní varování: Proč nikdy nenahrazovat pojistku klemou ani silnější hodnotou?
- Často kladené otázky (FAQ)
Jak funguje nožová pojistka v automobilu?
Moderní automobily používají převážně nožové pojistky (blade fuses). Uvnitř plastového barevného pouzdra z nehořlavého termoplastu je zalit kalibrovaný tavný drát nebo pásek ze zinkové či stříbrné slitiny spojující dva ploché kontaktní nože. Pokud proud protékající obvodem překročí jmenovitou hodnotu pojistky (např. při zkratu na kostru nebo zablokování motorku stěračů), tavný pásek se vlivem Joulova tepla během několika milisekund roztaví a obvod bezpečně rozpojí.
Rozměrové typy nožových pojistek v moderních autech
V automotive průmyslu se dnes setkáte se čtyřmi hlavními standardizovanými rozměry nožových pojistek:
| Typ pojistky | Rozměry (šířka × výška × tloušťka) | Typické využití ve vozidle | Proudový rozsah |
|---|---|---|---|
| Mini (APM / ATM) | 10,9 × 16,3 × 3,8 mm | Nejběžnější typ v moderních evropských a asijských vozech (osvětlení, infotainment, palivové čerpadlo, snímače). | 2 A až 30 A |
| Low Profile Mini (APS / ATT) | 10,9 × 8,7 × 3,8 mm | Kompaktní nízkoprofilová verze s krátkými noži pro úsporu místa v moderních pojistkových modulech (japonské a korejské vozy, novější koncernové modely). | 2 A až 30 A |
| Standard / ATO (APR / ATC) | 19,1 × 18,8 × 5,1 mm | Klasická velká nožová pojistka používaná u starších i novějších vozů (vyhřívání sedadel, zásuvky 12V / zapalovač, klakson). | 1 A až 40 A |
| Maxi (APX) | 29,2 × 34,3 × 8,5 mm | Velké výkonové pojistky umístěné přímo u autobaterie v motorovém prostoru (ventilátor chladiče, ABS/ESP hydraulika, posilovač řízení, alternátor). | 20 A až 80 A |
Standardní barevné značení pojistek podle proudu (DIN 72581)
Pro rychlou identifikaci správné proudové hodnoty jsou nožové pojistky barevně kódovány dle mezinárodní normy. Barva těla pojistky odpovídá přesně definované ampérové hodnotě:
| Jmenovitý proud (A) | Barva plastového těla | Typické jištěné okruhy ve voze |
|---|---|---|
| 1 A | Černá (Black) | Senzorová elektronika, paměti řídicích jednotek |
| 2 A | Šedá (Grey) | Snímače, nízkoúrovňová diagnostika |
| 3 A | Fialová (Violet) | Vnitřní osvětlení, dešťový senzor |
| 5 A | Oranžová / Světle hnědá (Orange / Tan) | Podsvícení přístrojové desky, parkovací senzory, imobilizér |
| 7,5 A | Hnědá (Brown) | Zadní mlhová světla, elektronika klimatizace, palubní kamera |
| 10 A | Červená (Red) | Potkávací světla, brzdová světla, směrovky, řídicí jednotka motoru (ECU) |
| 15 A | Modrá (Blue) | Přední stěrače a ostřikovače, zapalovač cigaret / 12V zásuvka, palivové čerpadlo |
| 20 A | Žlutá (Yellow) | Dálková světla, audio zesilovač, centrální zamykání, elektrická okna |
| 25 A | Bílá / Průhledná (Clear / White) | Ventilátor topení/klimatizace, vyhřívání zadního skla |
| 30 A | Zelená (Green) | Přední světlomety (xenon/LED), startér (cívka), kompresor klimatizace |
| 40 A | Oranžová / Jantarová (Amber – pro Maxi) | ABS/ESP pumpa, ventilátor chladiče motoru |
Kde najdete pojistkové skříňky v autě?
V drtivé většině moderních vozů se nacházejí minimálně dvě pojistkové skříňky:
- Interiérová pojistková skříňka: Obvykle je umístěna na straně řidiče pod palubní deskou (za výklopnou přihrádkou nebo pod plastovým krytem na boku přístrojové desky přístupným po otevření předních dveří). U některých vozů (např. francouzské značky) může být i za schránkou před spolujezdcem. Obsahuje pojistky komfortní elektroniky, světel a interiéru.

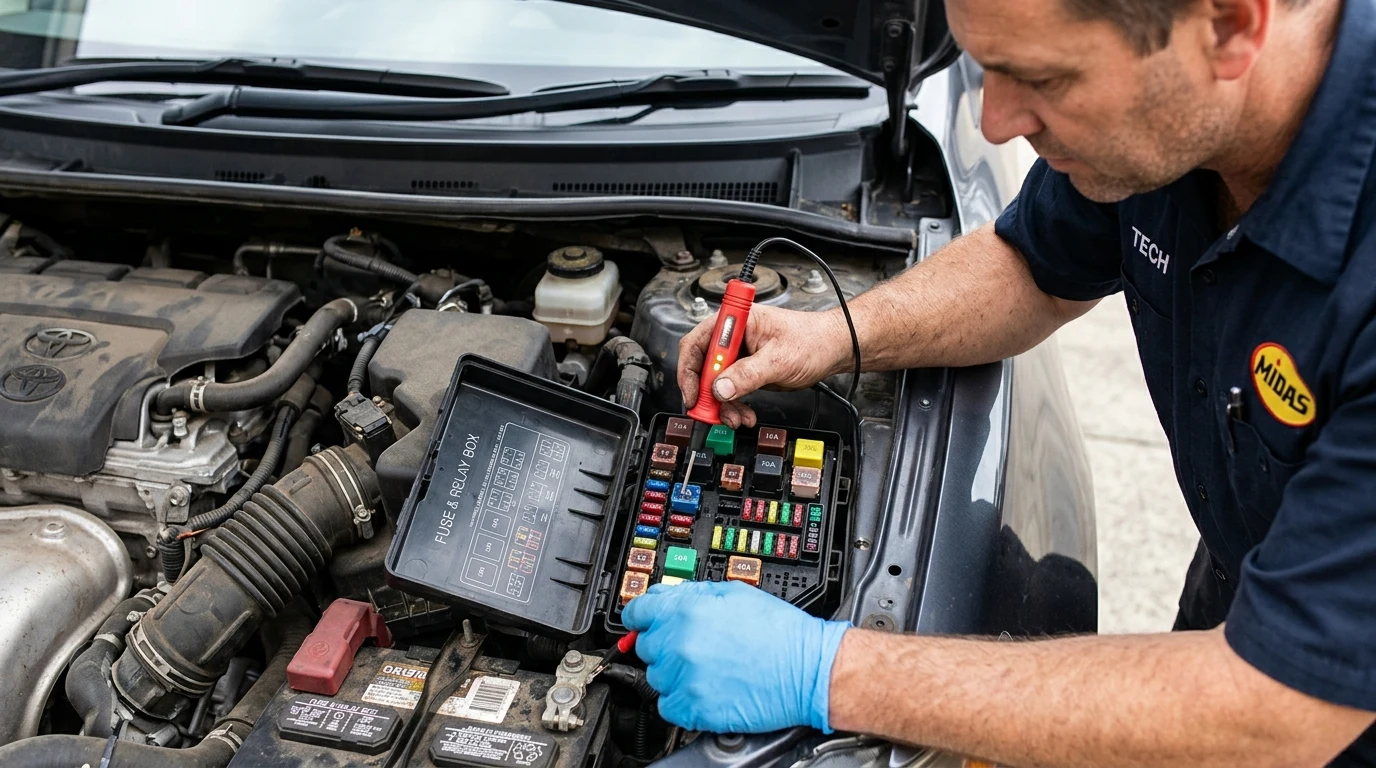

- Motorová pojistková skříňka (E-Box): Umístěna v motorovém prostoru v blízkosti autobaterie. Je uzavřena v prachotěsném a vodotěsném plastovém pouzdře s plastovými západkami. Obsahuje hlavní výkonová relé a pojistky pohonného ústrojí, palivového systému, ABS a ventilátorů.
Krok 1: Vypnutí zapalování a příprava
Před jakoukoli manipulací s pojistkami vypněte zapalování a vyjměte klíč ze spínací skříňky (u bezklíčového startování zajistěte vypnutí všech spotřebičů). Tím zabráníte vzniku napěťových špiček a jiskření při zasouvání nové pojistky.
Krok 2: Vyhledání vadné pojistky
Podle schématu zapojení pojistek (v uživatelském manuálu k vozu nebo na vnitřní straně krytu pojistkové skříňky) vyhledejte pozici příslušného spotřebiče, který přestal fungovat (např. 12V zásuvka na pozici F40). Pomocí plastových vytahovacích kleštiček (které bývají nacvaknuté přímo v pojistkové skříňce) opatrně vytáhněte podezřelou pojistku přímým tahem vzhůru.
Krok 3: Vizuální a elektrická kontrola
Podívejte se proti světlu na průhledné plastové tělo pojistky. Pokud je tenký kovový můstek uprostřed přerušený, spálený nebo je vnitřek pouzdra začernalý, pojistka je přepálená. Pro stoprocentní jistotu můžete funkčnost ověřit multimetrem nastaveným na test spojitosti obvodu (dvě kovové testovací plošky na horní hraně pojistky umožňují měření i bez vytažení z patice!).
Krok 4: Instalace nové pojistky
Zasuňte novou pojistku naprosto stejné ampérové hodnoty a barvy pevně do kontaktů v patici. Nikdy neinstalujte pojistku s vyšší ampérovou hodnotou!
Krok 5: Test funkčnosti
Zapněte zapalování a vyzkoušejte funkci dříve nefunkčního zařízení. Pokud nová pojistka okamžitě znovu praskne, v elektrickém obvodu je trvalý zkrat (prodřený kabel, zkratovaný motor nebo vadný spotřebič). V takovém případě další pojistky nevyměňujte a vyhledejte autoelektrikáře.
Zásadní varování: Proč nikdy nenahrazovat pojistku klemou ani silnější hodnotou?
KRITICKÉ BEZPEČNOSTNÍ PRAVIDLO: Nikdy nenahrazujte prasklou pojistku hřebíkem, kusem drátu, alobalem ani pojistkou s vyšší ampérovou hodnotou (např. nahrazení 10A pojistky 25A pojistkou). Pojistka je navržena tak, aby byla nejslabším článkem řetězce. Pokud zkratovaný obvod neochrání pojistka, proud způsobí roztavení izolace vodičů v kabelovém svazku, které během několika desítek sekund vede k požáru v motorovém prostoru nebo pod palubní deskou!
Často kladené otázky (FAQ)
Proč mi praská pojistka zásuvky 12V / autozapalovače?
Nejčastější příčinou je nekvalitní nebo mechanicky poškozený USB adaptér či kompresor zastrčený do zásuvky, jehož kovové boční kontakty vytvoří zkrat uvnitř zásuvky. Dále k přepálení dochází při zapojení spotřebiče s příliš vysokým příkonem (např. výkonné autochladničky či varné konvice).
Lze poznat prasklou pojistku bez jejího vytažení z auta?
Ano! Na horní ploše každé standardní nožové pojistky jsou přístupné dva malé kovové kontakty spojené s noži. Stačí vzít zkoušečku 12V s hrotem nebo multimetr: přiložte hrot k oběma ploškám při zapnutém zapalování. Pokud je na obou ploškách napětí 12V, pojistka je v pořádku. Pokud je 12V pouze na jedné straně a na druhé 0V, pojistka je přepálená.
Kde koupit náhradní sadu pojistek a co by měla obsahovat?
Sada náhradních pojistek je doporučenou (a v řadě zemí povinnou) výbavou vozidla. Měla by obsahovat mix mini a standardních nožových pojistek hodnot 5A, 10A, 15A, 20A, 25A a 30A včetně plastové pinzety na vytahování. Sadu zakoupíte na každé čerpací stanici nebo v autodílech za několik desítek korun.
